TM GORE ONE UP Pump Diaphragm 공기 작동 다이어프램 펌프용 더 길어진 수명 유체 접촉면에 닿는 자사 고유의 다이어프램은 PTFE로 제작된 GORE™ ONE UP ⓡ 펌프 다이어프램으로 종 래의 PTFE 다이어프램 보다 높은 기능 향상을 가져 왔다 보다 오랜 굴성 수명으로 사용 수명에서 극적인 향상을 가져왔다 고객 만족을 보증하며 그렇지 않으면 구입가격 환불한다 내구성 있는 다용성 ⓡ 내 화학성은 GORE™ ONE UP 펌프 다이어프램을 매우 다용도로 만드는 특성이다 대다수 화학물과 함께 사용하고 높은 온도와 압력 조건에서 하루하루 서로 다른 것을 처리하는 종합 펌프에 적합하다 오랜 효율적인 사용 수명을 기대할 수 있고 내구성있는 한 장의 다이어프램으로 유지비를 절감할 수 있다 ⓡ 튼튼함과 내화학성으로 GORE™ ONE UP 펌프 다 이어프램은 고객 펌핑 요구에 가장 적합하다 Complies with all the relevant provision of the potentially Explosive atmosphere directive 94/9 EC and national laws Adopting this directive GORE™ ONE UP Diaphragms may Be used in potentially explosive atmospheres when installed In ATEX compliant pumps Backing 기술 데이터 소재와 구조 유체 접촉면에 닿는 자사 고유의 100% PTFE로 1장의 복합 설계 온도범위 Neoprene backing : 10 °C C 93°C(14 93 C(14 °F200 F200 °F) F) EPDM backing : 10 °C 137 °C(14 °F 280 °F) ⓡ Viton backing : 0 ° C 176 C(32 ° F 350F) 내 화학성 융융 된 알칼리 금속과 불소원소를 제외한 014pH 내의 모든 일반적인 화학물 에내화학성 굴성 수명 〉70MM cycles (ASTMD2176 0020 in 두께 0600in폭) 충격강도 304 ft Ibs/in(ASTMD256 0220in두께) 규격 FDA 21 CFR 1771550 (PTFE) 식품 조건으로 분류 ⓡ 주요 특성 ● 자체 개발된 100% PRFE로 제조 ● 강화 고무 backing 부착으로 접합 ● 특허받은 갈비살 구조 ● 화학적 불활성 및 내온성 ● 더큰 굴성수면 ● 대부분의 펌프에 사용가능 주요 장점 ● 오랜 수명 : 보다 적은 다이어프램 교체 ● 다양성 : 대부분 화학물에 견디는 다이어프램 ● 비용 : 유지비와 운영비 절감

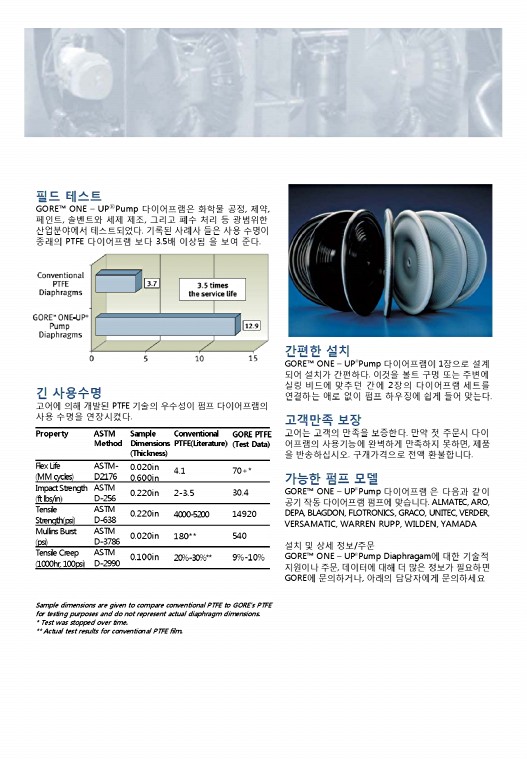

필드 테스트 ⓡ GORE™ ONE UP Pump 다이어프램은 화학물 공정 제약 페인트 솔벤트와 세제 제조 그리고 폐수 처리 등 광범위한 산업분야에서 테스트되었다 기록된 사례사 들은 사용 수명이 종래의 PTFE 다이어프램 보다 35배 이상됨 을 보여 준다 긴 사용수명 고어에 의해 개발된 PTFE 기술의 우수성이 펌프 다이어프램의 사용 수명을 연장시켰다 Property ASTM Method Sample Conventional Dimensions PTFE(Literature) (Thickness) GORE PTFE (Test Data) Flex Life (MM cycles) ASTM ASTM D2176 00020in 020in 0600in 41 41 70 70+* * Impact Strength (ft lbs/in) ASTM D256 0220in 235 304 Tensile Strength(psi) ASTM D638 0220in 40005200 14920 Mullins Burst (psi) ASTM D3786 0020in 180** 540 Tensile e s e CCreep eep (1000hr 100psi) ASTM D2990 00100in 100in 20% 20%30%** 30%** 9% 9%10% 10% Sample dimensions are given to compare conventional PTFE to GORE’s PTFE for testing purposes and do not represent actual diaphragm dimensions * Test was stopped over time ** Actual test results for conventional PTFE film 간편한 설치 ⓡ GORE™ ONE UP Pump 다이어프램이 1장으로 설계 되어 설치가 간편하다 이것을 볼트 구멍 또는 주변에 실링 비드에 맞추던 간에 2장의 다이어프램 세트를 연결하는 애로 없이 펌프 하우징에 쉽게 들어 맞는다 고객만족 보장 고어는 고객의 만족을 보증한다 만약 첫 주문시 다이 어프램의 사용기능에 완벽하게 만족하지 못하면 제품 을 반송하십시오 구개가격으로 전액 환불합니다 가능한 펌프 모델 ⓡ GORE™ ONE UP Pump 다이어프램 은 다음과 같이 공기 작동 다이어프램 펌프에 맞습니다 ALMATEC ARO DEPA BLAGDON FLOTRONICS GRACO UNITEC VERDER VERSAMATIC WARREN RUPP WILDEN YAMADA 설치 및 상세 정보/주문 ⓡ GORE™ GORE ONE UP Pump Diaphragam에 대한 기술적 지원이나 주문 데이터에 대해 더 많은 정보가 필요하면 GORE에 문의하거나 아래의 담당자에게 문의하세요
